МОДЕЛЬ DC-180
УСТАНОВКА И
РЕГУЛИРОВКА ДВЕРНОГО ДОВОДЧИКА
1.
Типы установки
2.
Типы дверей
Стандартная установка рычага
Угол
открывания
Размер
А, мм.
до
120
град, (усилие
max.)
120
до
180
град, (усилие min.)
80
3.
Отсоедините пруток с
крепежным
башмаком от основного рычага и установите его на косяк
двумя шурупамиили винтами.
4.
Установите корпус
доводчика на
дверь четырьмя шурупами или винтами
так, чтобы винты регулировки были
направлены к петлям.
5.
Установите основной рычаг
на поворотную ось доводчика и закрепите
его винтом.
6.
Регулируя длину прутка,
убедитесь,
что он установлен перпендикулярно
двери при соединении с основным рычагом, и закрепите их
винтом.
1.
Выберите угол открывания
двери и,
пользуясь размерами (см. таблицу), наметьте четыре
отверстия в двери
для корпуса доводчика и два отверстия в косяке для
крепежного башмака.
7.
Наденьте декоративный
колпачок на
противоположную часть поворотной
оси доводчика.
2.
Просверлите отверстия в
двери и
косяке для шурупов или винтов.
8.
Отрегулируйте скорости
закрывания и доводки двери, следуя рекомендациям в
разделе 3.

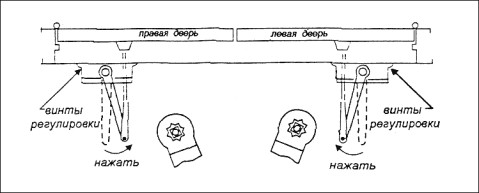

Вид сверху (стандартная
установка)
Верхняя
установка (на косяке)
Угол
открывания
Размер
А, мм.
до
120
град, (усилие
max.)
120
до
180
град, (усилие min.)
80
3.
Отсоедините пруток с
крепежным
башмаком от основного рычага и установите его на косяк
двумя шурупамиили винтами.
4.
Установите корпус
доводчика на
косяк четырьмя шурупами или винтами так, чтобы винты
регулировки были
направлены к петлям.
5.
Установите основной рычаг
на поворотную ось доводчика и закрепите
его винтом.
6.
Регулируя длину прутка,
убедитесь,
что он установлен перпендикулярно
двери при соединении с основным рычагом, и закрепите их
винтом.
1.
Выберите угол открывания
двери и,
пользуясь размерами (см. таблицу), наметьте четыре
отверстия на косяке для корпуса доводчика и два
отверстия в двери для крепежного башмака.
7.
Наденьте декоративный
колпачок на
противоположную часть поворотной
оси доводчика.
2.
Просверлите отверстия в
двери и
косяке для шурупов или винтов.
8.
Отрегулируйте скорости
закрывания и доводки двери, следуя рекомендациям в
разделе 3.

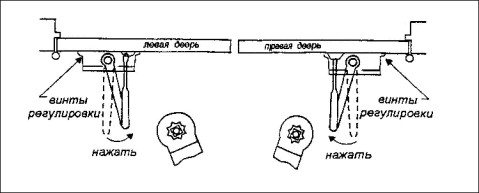

Вид сверху (верхняя
установка)
Параллельная установка (с монтажной пластиной)
Угол
открывания
Раз-мер
А, мм.
Раз-мер
B, мм.
до
120
град, (усилие
max.)
200
150
до
180
град, (усилие min.)
170
120
3.
Установите корпус
доводчика на дверь четырьмя шурупами или винтами, так
чтобы винты регулировки были направлены от петель.
4.
Установите оригинальную
монтажную пластину на косяк четырьмя шурупами или
винтами.
5.
Повернув ключом или
другим рычагом поворотную ось доводчика примерно на 45
град., установите основной рычаг на поворотную ось
параллельно двери и закрепите его винтом.
6.
Соедините пруток с
монтажной пластиной. Регулируя длину прутка, соедините
его с основным рычагом винтом.
1.
Выберите угол открывания
двери и, пользуясь размерами (см. таблицу), наметьте
четыре отверстия в двери для корпуса доводчика и четыре
отверстия в косяке для оригинальной монтажной пластины.
7.
Наденьте декоративный
колпачок на
противоположную часть поворотной
оси доводчика.
2.
Просверлите отверстия в
двери и
косяке для шурупов или винтов.
8.
Отрегулируйте скорости
закрывания и доводки двери, следуя рекомендациям в
разделе 3.

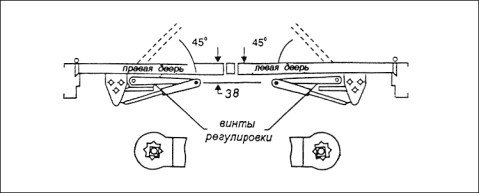

Вид сверху (параллельная
установка)
3. Регулировка
Сектора закрывания
(«ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными
винтами регулировки скорости, сначала установите скорость
«ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».
ВНИМАНИЕ: Ни в коем случае
не допускайте разгерметизацию доводчика полным выкручиванием винтов
регулировки!
1. Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.
-поворот винта регулировки по часовой стрелке уменьшает скорость,
-поворот винта регулировки против часовой стрелки увеличивает
скорость.
2. Скорость «ДОВОДКИ» («LATCH») регулируется поворотом винта.
-поворот винта регулировки по часовой стрелке уменьшает скорость,
-поворот винта регулировки против часовой стрелки увеличивает
скорость.
4. Рекомендации по
эксплуатации
1. Доводчик имеет функцию самозакрывания- не толкайте дверь.
2. Винт № 1
всегда должен быть надежно затянут.
3. Через полмесяца проверьте
затяжку шурупов и винтов.
4. Дверной доводчик нуждается в
сезонной регулировке.
При значительном изменении температуры
окружающего воздуха обязательно
отрегулируйте скорости закрывания
и доводки двери.
